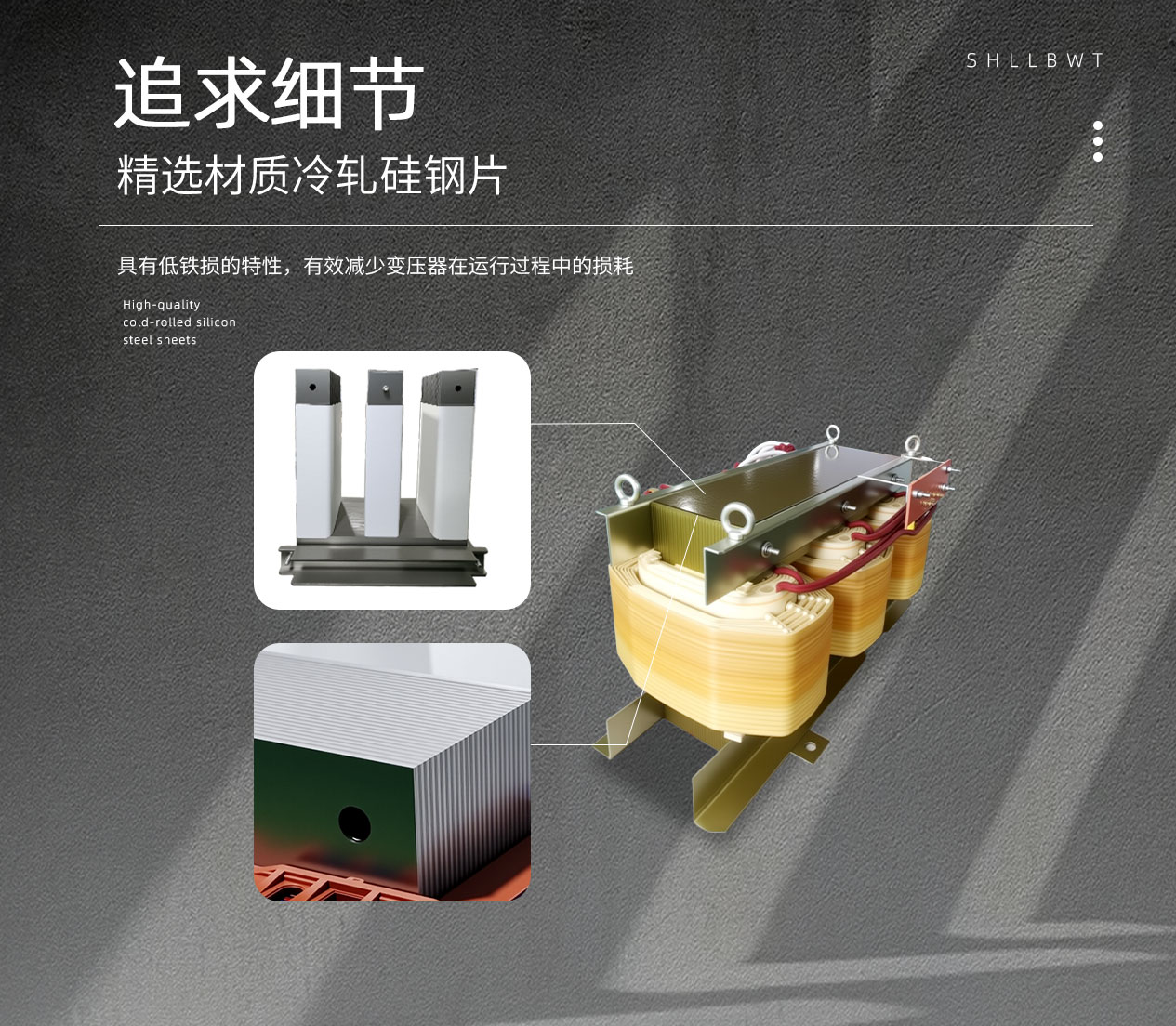

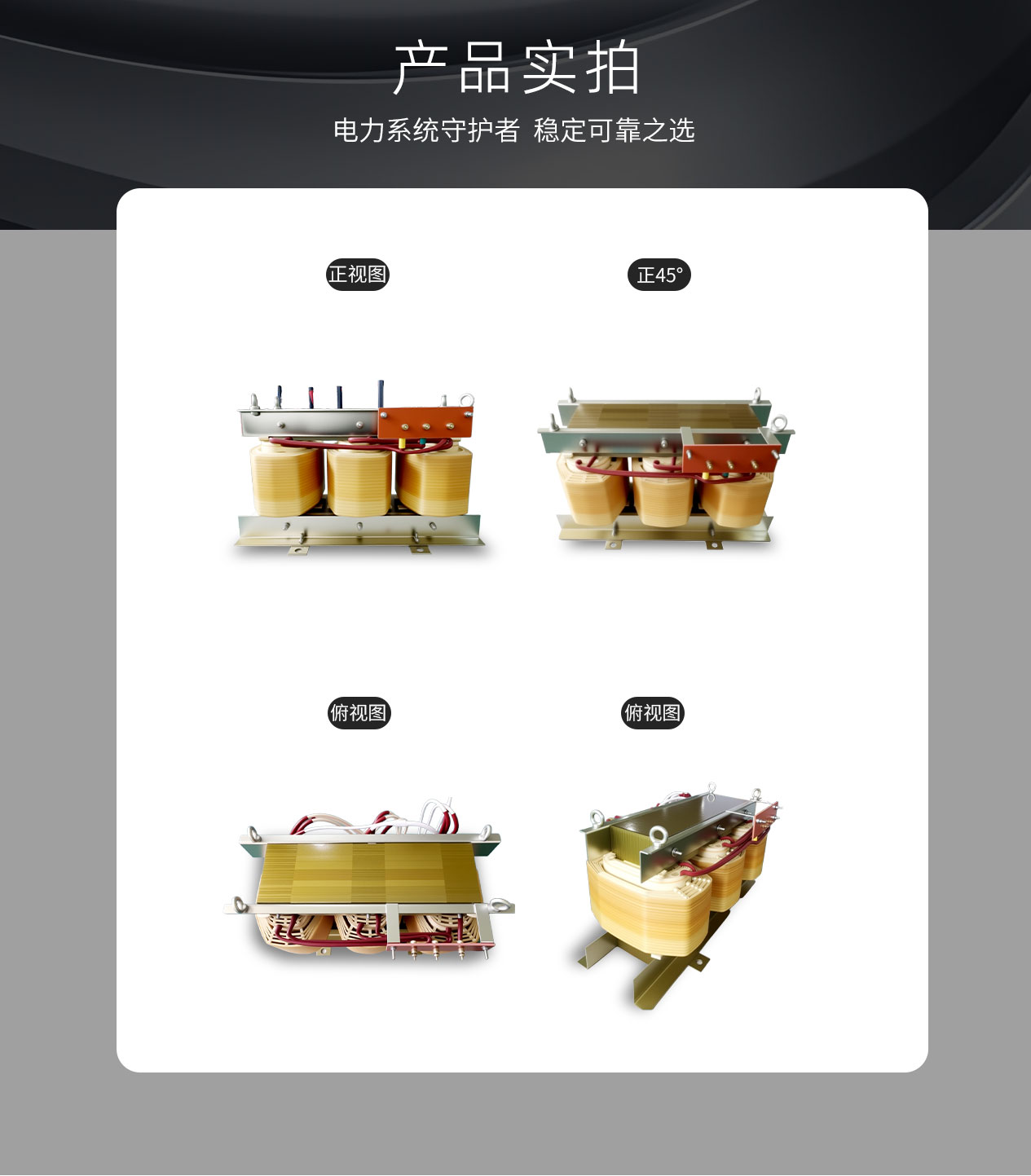

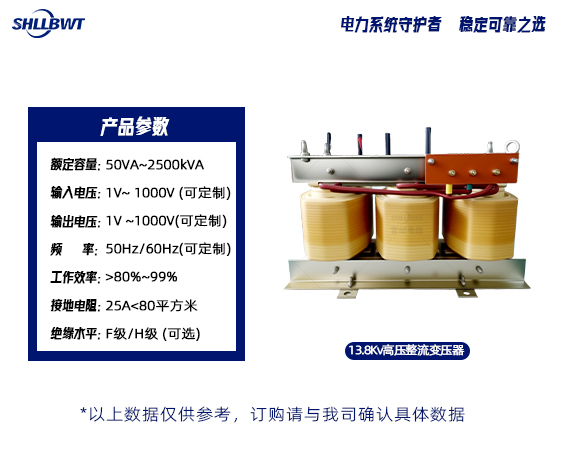

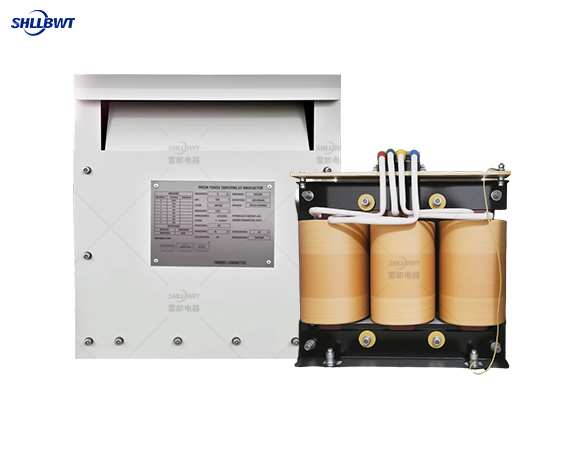

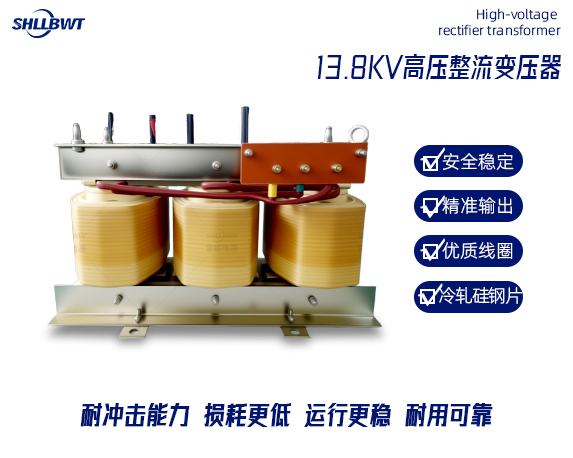

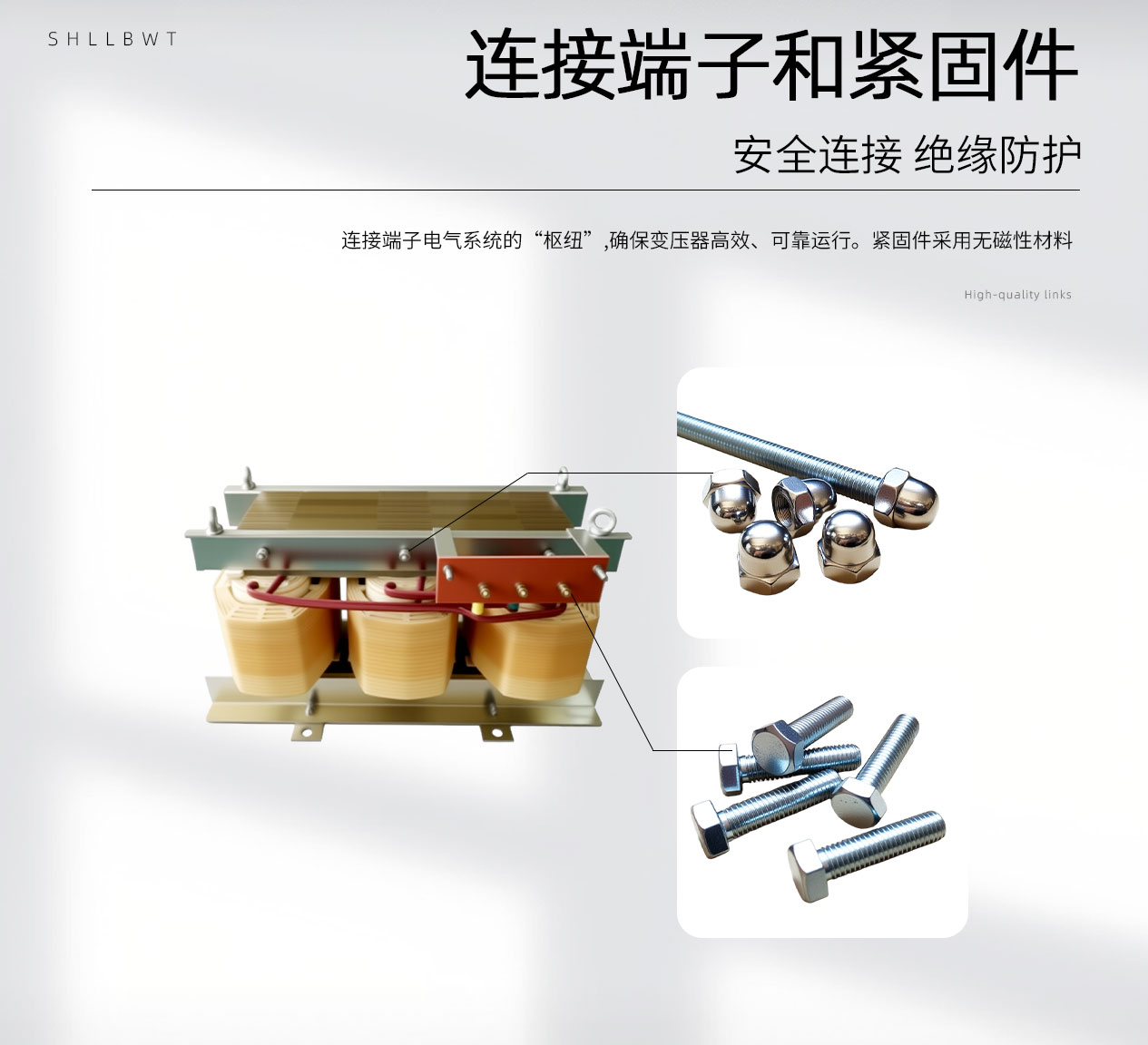

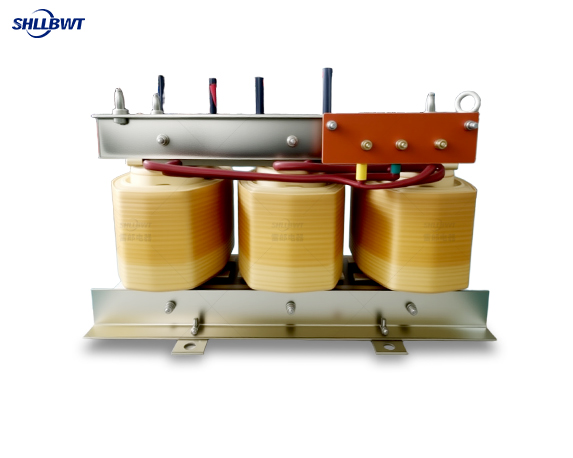

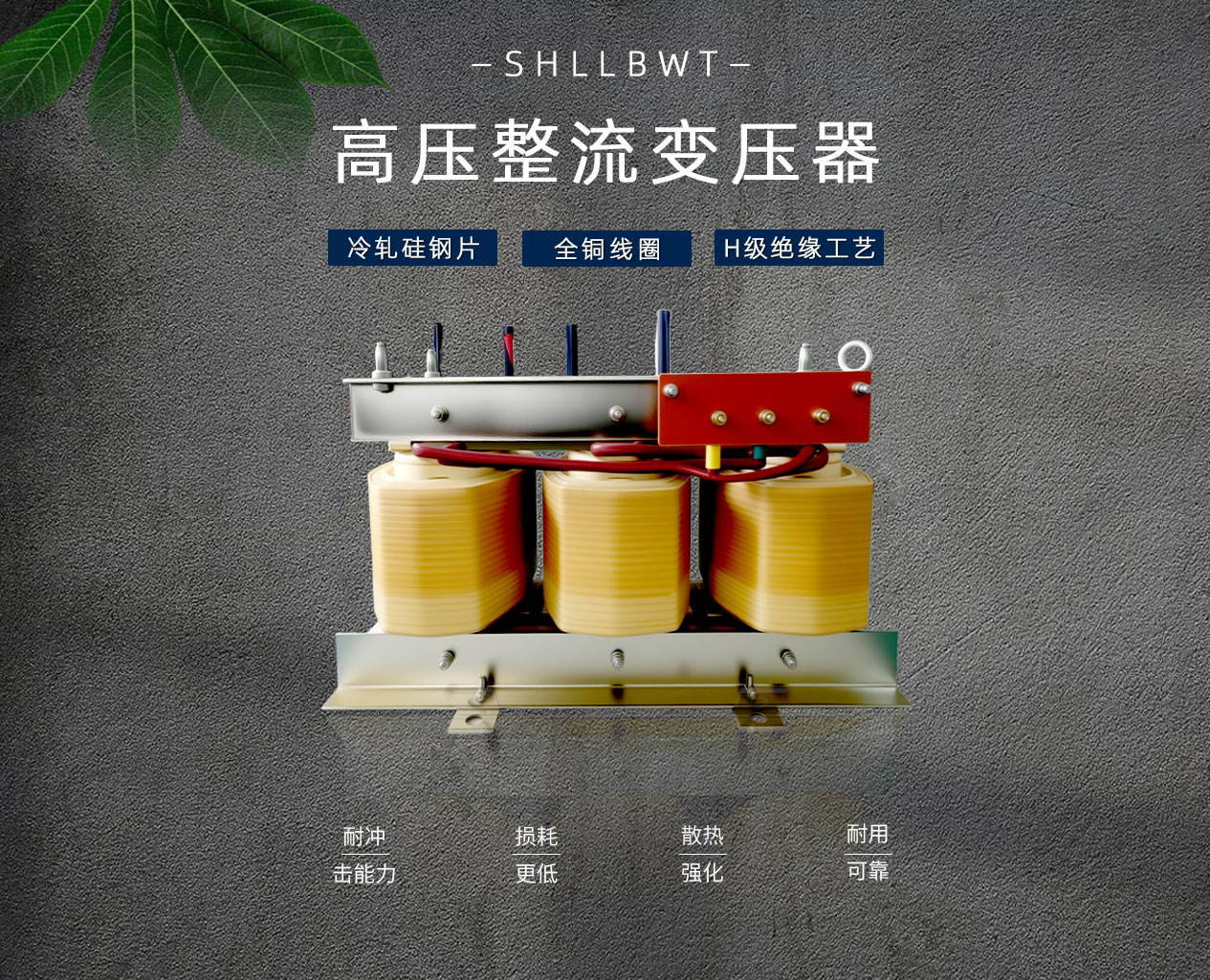

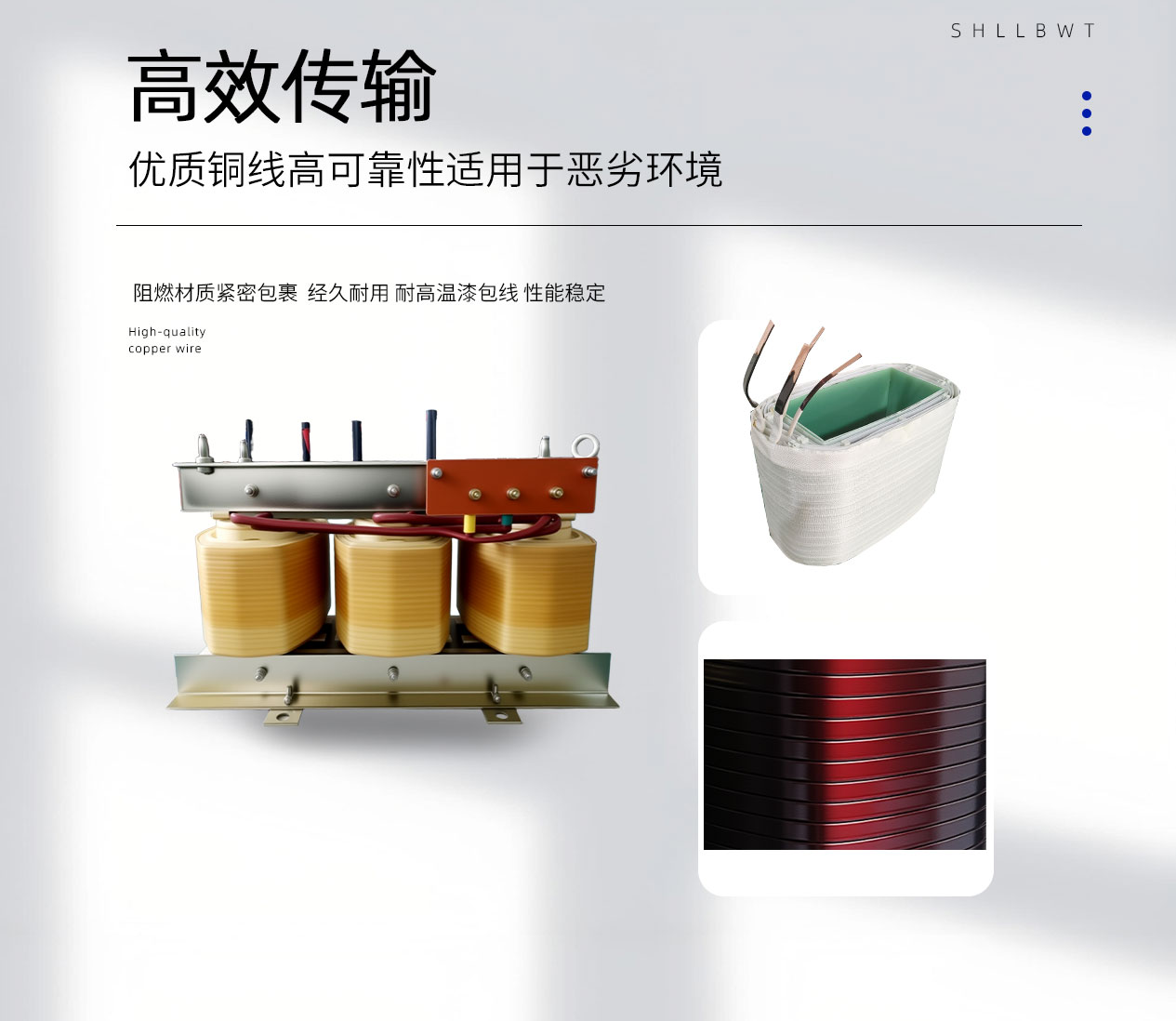

參數項 | 典型值/范圍 | 技術說明 |
---|---|---|
額定容量 | 50kVA ~ 50MVA(常見規格:100kVA、1MVA、10MVA) | 與直流功率匹配 |
輸入電壓 | 10kV~220kV(三相交流,工頻50/60Hz) | 電網接入電壓 |
輸出電壓(直流) | 10kV~800kV(根據整流電路類型調整,如6脈波/12脈波) | 可調范圍±10% |
額定電流(直流) | 100A~50kA(電鍍用低壓大電流,HVDC輸電用高壓小電流) | 銅損主導設計 |
整流拓撲 | 橋式整流(全橋/半橋)、倍壓整流、多脈波整流(12/24脈波) | 決定諧波特性 |
效率 | 95%~98%(大功率HVDC輸電系統) | 含整流損耗 |
絕緣方式 | 油浸式(礦物油)、干式(環氧樹脂)、氣體絕緣(SF6) | HVDC多用油浸 |
冷卻方式 | ONAN(油浸自冷)、OFAF(強迫油循環風冷)、水冷(大電流電解) | |
短路阻抗 | 6%~12%(平衡短路電流與電壓調整率) | |
繞組聯結組別 | Yd11、Yy0(12脈波需雙二次繞組) | 抑制諧波 |
局部放電量 | <5pC(1.1倍額定電壓下) | IEC 60270 |
過載能力 | 120%連續運行1小時,150%運行10分鐘 | |
防護等級 | IP55(戶外)、IP23(戶內) |
